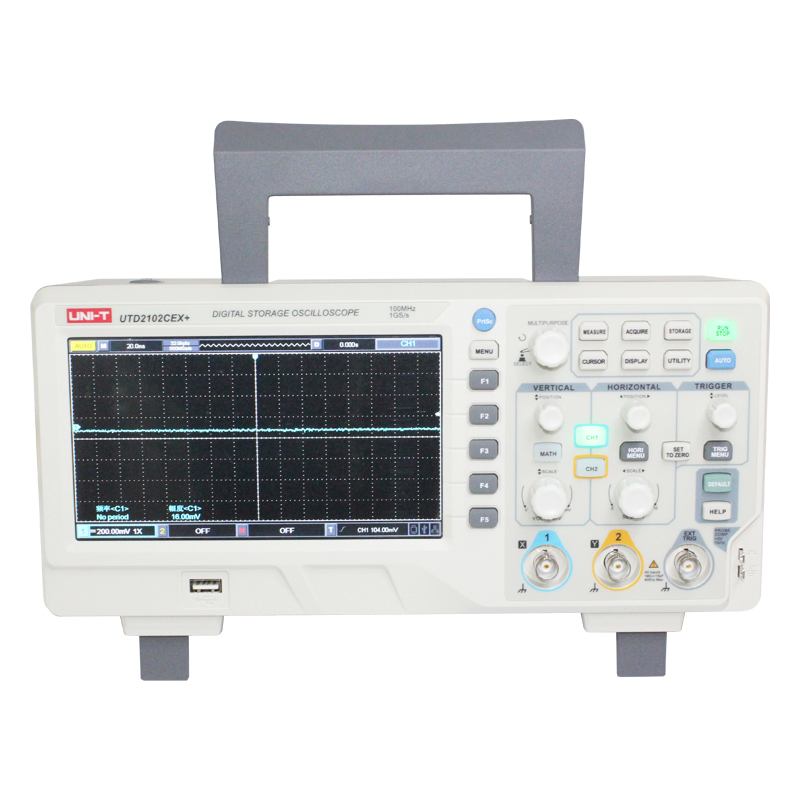

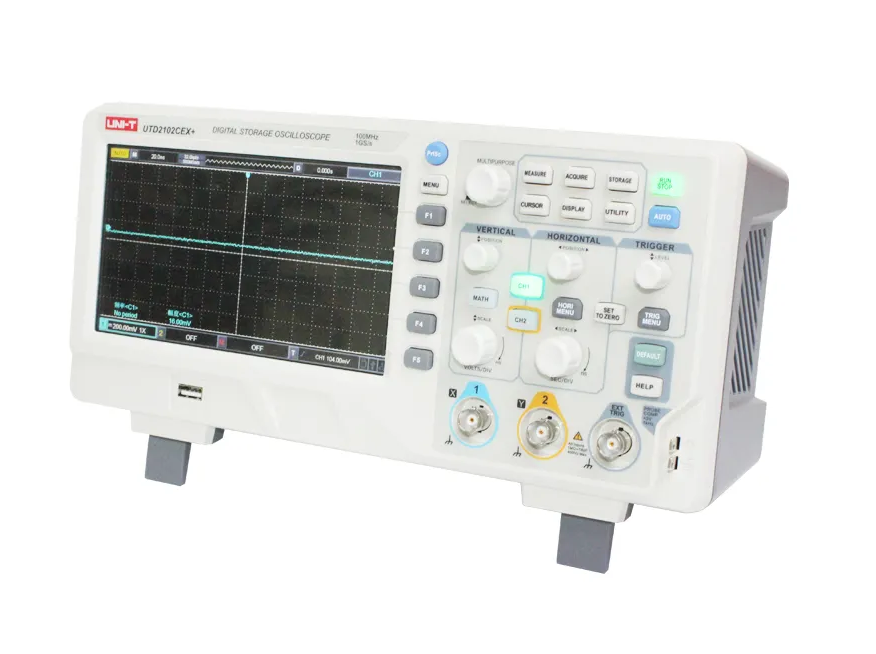

Осциллограф цифровой UNI-T UTD2102CEX+

Артикул: x-13642

Цифровой осциллограф UNI-T UTD2102CEX+ 00-00010276 имеет полосу пропускания 100 МГц и 2 аналоговых канала.

Подробнее

29 599 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Цена указана без учёта НДС 20%

Цифровой осциллограф UNI-T UTD2102CEX+ 00-00010276 имеет полосу пропускания 100 МГц и 2 аналоговых канала.

Частота дискретизации 1 ГБ / с, глубина для хранения 64kpts
Скорость захвата формы волны 5 000 осциллограмм в сек./с
Автоматическое измерение 34 параметров сигнала
Более широкий диапазон отображения 8div x 16div
Стандартный прямоугольный выходной сигнал с несколькими частотами: 10 Гц, 100 Гц, 1 кГц, 10 кГц
Уникальная независимая функция временной развертки
Измерение фазы сигнала Лиссажу
Поддержка plug-and-play устройства USB для хранения и возможность связи с компьютером и дистанционным управлением через USB

Характеристики

Количество каналов	2
Полоса пропускания	100 МГц
Частота дискретизации	1 ГГц
Тип прибора	Цифровой
Тип	Осциллограф цифровой

Характеристики

Характеристики настольного осциллографа
Серия	UTD2000CEX
Полоса пропускания	100 МГц
Количество каналов	2
Максимальная частота дискретизации в реальном времени	1 ГВыб / с
Скорость захвата осциллограмм	5,000 осц./с
Входные параметры
Развязка входа	DC, AC, GND
Входной импеданс	1 МОм ± 2 %, 18 пФ ± 3 пФ
Установка коэффициента затухания датчика	1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение	± 400 В
Время задержки между каналами	150 пс
Горизонтальная система
Интерполяция формы волны	sin (х) / х
Размер памяти	64 Кб
Коэффициент развёртки	2 нс / дел - 50 с / дел
Точность	± 50 ppm
Точность измерения временного интервала	однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс)
Вертикальная система
Вертикальное разрешение	8 бит
Вертикальная развёртка	1 мВ / дел - 20 В / дел
Время нарастания	< 3,5 нс
Низкочастотный отклик (-3 дБ)	≥ 10 Гц (на входе BNC)
Точность усиления постоянного тока	± 5%: 1 мВ / дел или 2 мВ / дел ± 4%: 5 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел
Система синхронизации
Режимы триггера	фронт, длительность импульса, видео сигнал, наклон, альтернативный
Диапазон уровня запуска триггера	CH1, CH2: ± 5 делений от центра экрана EXT: ± 3 В EXT/5: ± 15 В
Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс	CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ)
Запуск по фронту
Режим запуска	запуск по нарастающему фронту, по ниспадающему фронту
Запуск по длительности импульса
Ширина импульса	20 нс - 10 с
Запуск по видео сигналу
Стандарт сигнала	NTSC, PAL
Диапазон номеров строк	1 - 525 (NTSC), 1 - 625 (PAL)
Система измерения
Курсорные измерения	△ V, △ T, 1 / △ T
Автоматическое измерение	максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза
Математические функции	+, -, *, / FFT
Встроенный частотомер
Разрешение	6 бит
Общие характеристики
Тип дисплея	7 дюймов (178 мм) TFT LCD - экран, 800 х 480
Питание	100 - 240 В AC, 45 - 440 Гц
Потребляемая мощность	< 30 Вт
Интерфейс	USB
Рабочая температура	от 0 °С до 40 °С
Температура хранения	от -20 °С до 60 °С
Относительная влажность	до 90%
Рабочая высота	рабочая до 3000 м
Рабочая высота	хранения до 15000 м
Габариты	306 х 147 х 122 мм
Вес нетто	3500 г

Комплектация

Цифровой осциллографUNI-T UTD2102CEX+
Щупы для осциллографа 2 шт
Кабель питания
USB кабель
Инструкция по эксплуатации
