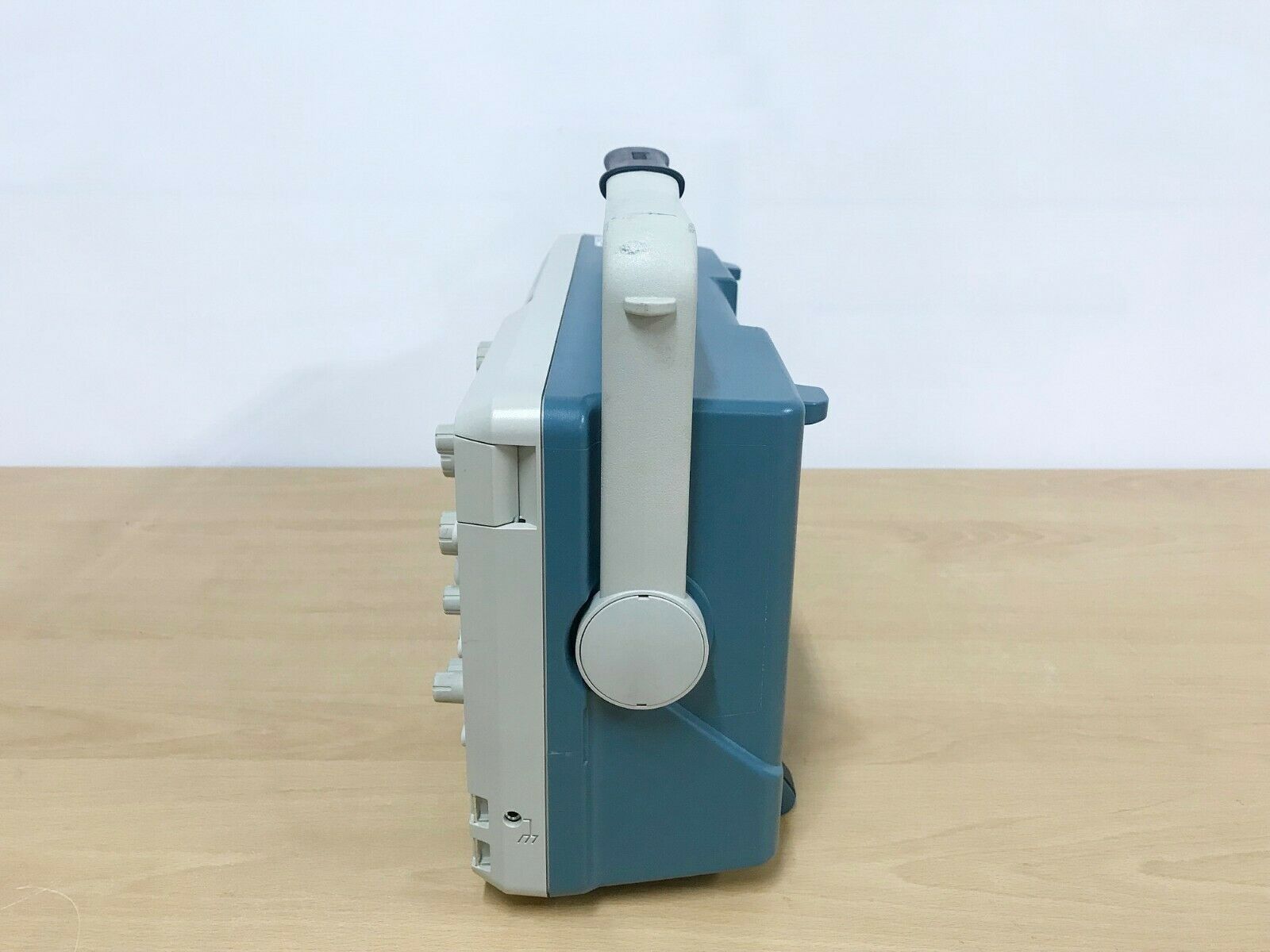

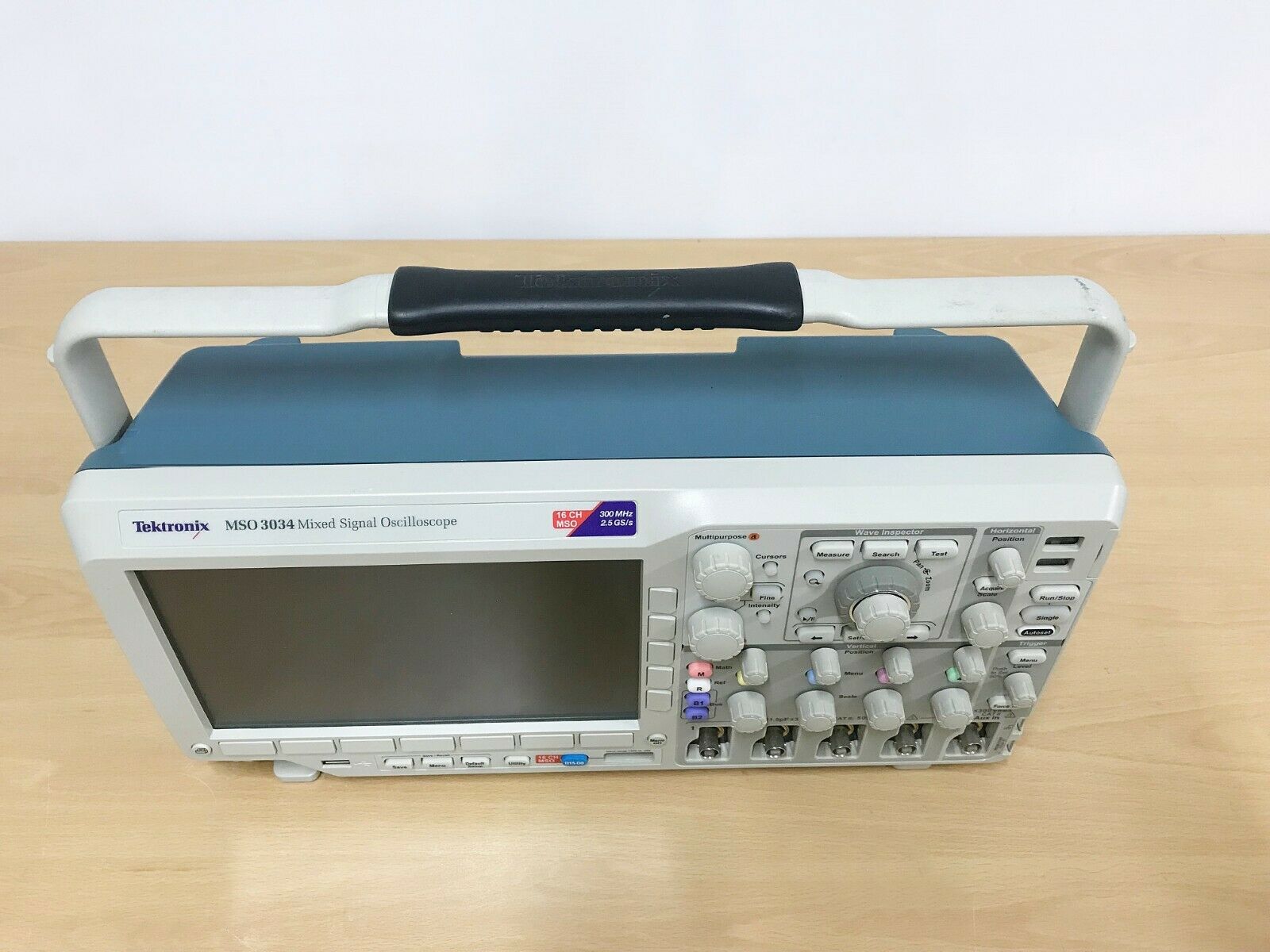

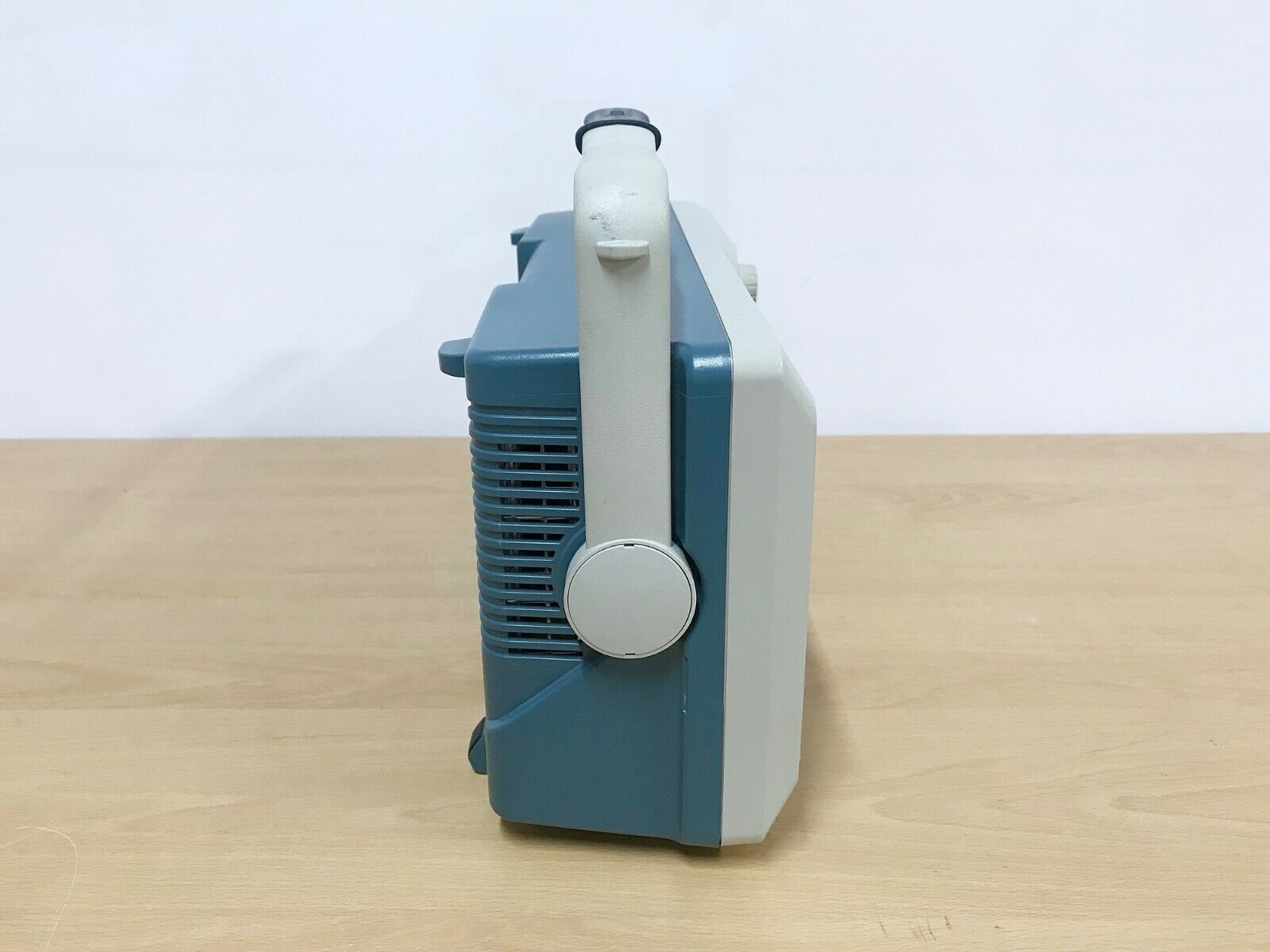

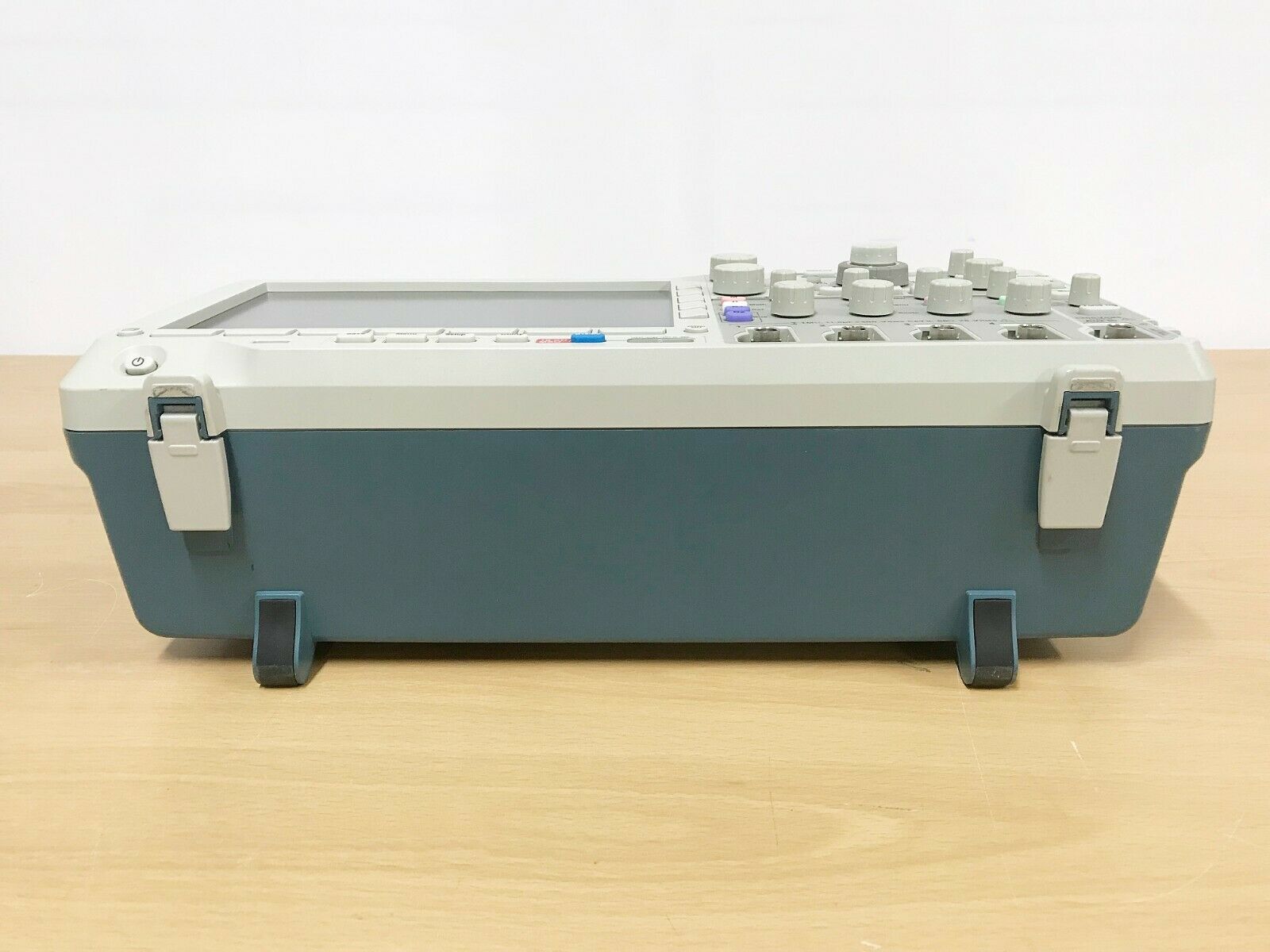

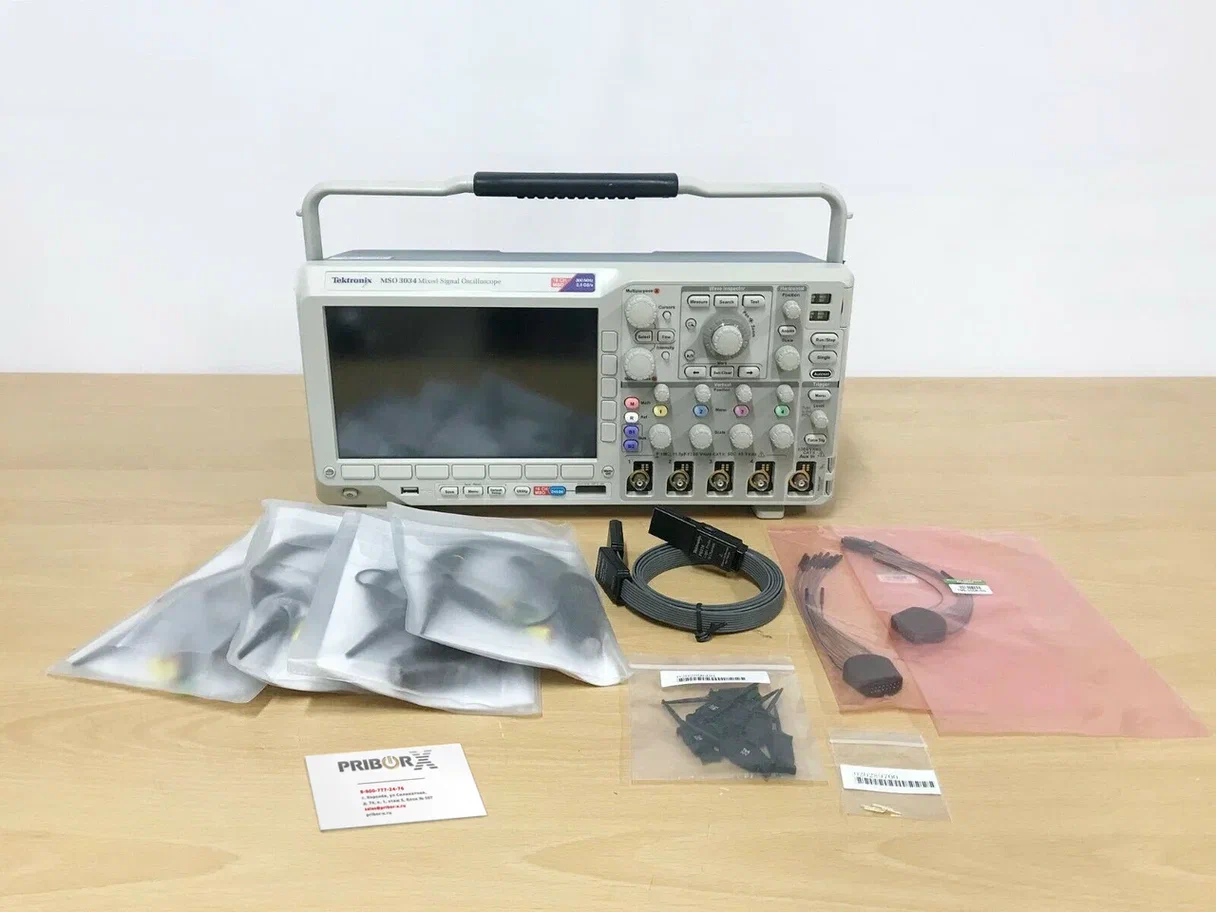

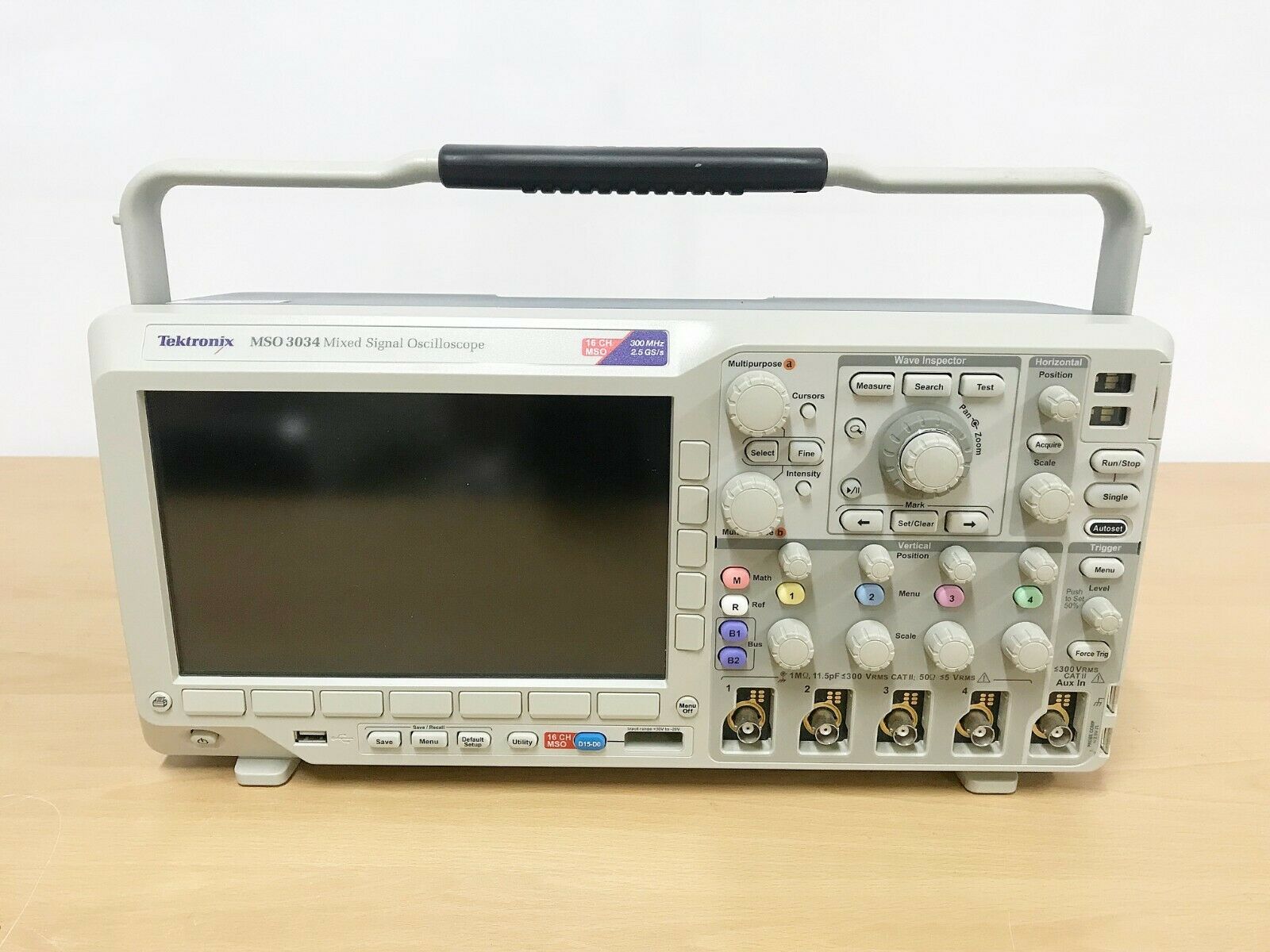

Осциллограф Tektronix MSO3034 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10077

Осциллограф Tektronix MSO3034 — это мощный инструмент для анализа сигналов с полосой пропускания 300 МГц и максимальной частотой дискретизации 2,5 Гвыб/с. Устройство оснащено 4 аналоговыми и 16 цифровыми каналами, что делает его универсальным решением для широкого спектра задач.

Подробнее

730 324 руб./шт

1 490 457 руб.

-51%

Экономия 760 133 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф Tektronix MSO3034 представляет собой высокотехнологичный инструмент для анализа сигналов, обладающий рядом уникальных характеристик. С его помощью можно исследовать сигналы в полосе пропускания до 300 МГц, что делает его подходящим для широкого спектра применений, включая тестирование электронных компонентов, анализ цепей и многое другое.

Устройство оснащено 4 аналоговыми и 16 цифровыми каналами, что обеспечивает гибкость в выборе методов исследования и позволяет одновременно анализировать несколько сигналов. Высокая частота дискретизации 2,5 Гвыб./с по каждому каналу и длина записи 5 млн точек гарантируют получение детальной информации о сигнале.

Одной из ключевых особенностей Tektronix MSO3034 является его способность захватывать более 50 000 осциллограмм в секунду, что делает его идеальным инструментом для мониторинга быстроменяющихся процессов. Расширенный набор функций запуска позволяет точно настроить условия начала сбора данных, обеспечивая максимальную эффективность исследований.

В нашем магазине вы можете купить Осциллограф Tektronix MSO3034 или выбрать прибор из широкого ассортимента продукции Tektronix. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.

Характеристики

Количество каналов	4
Полоса пропускания	300 МГц
Частота дискретизации	2,5 Гвыб/c

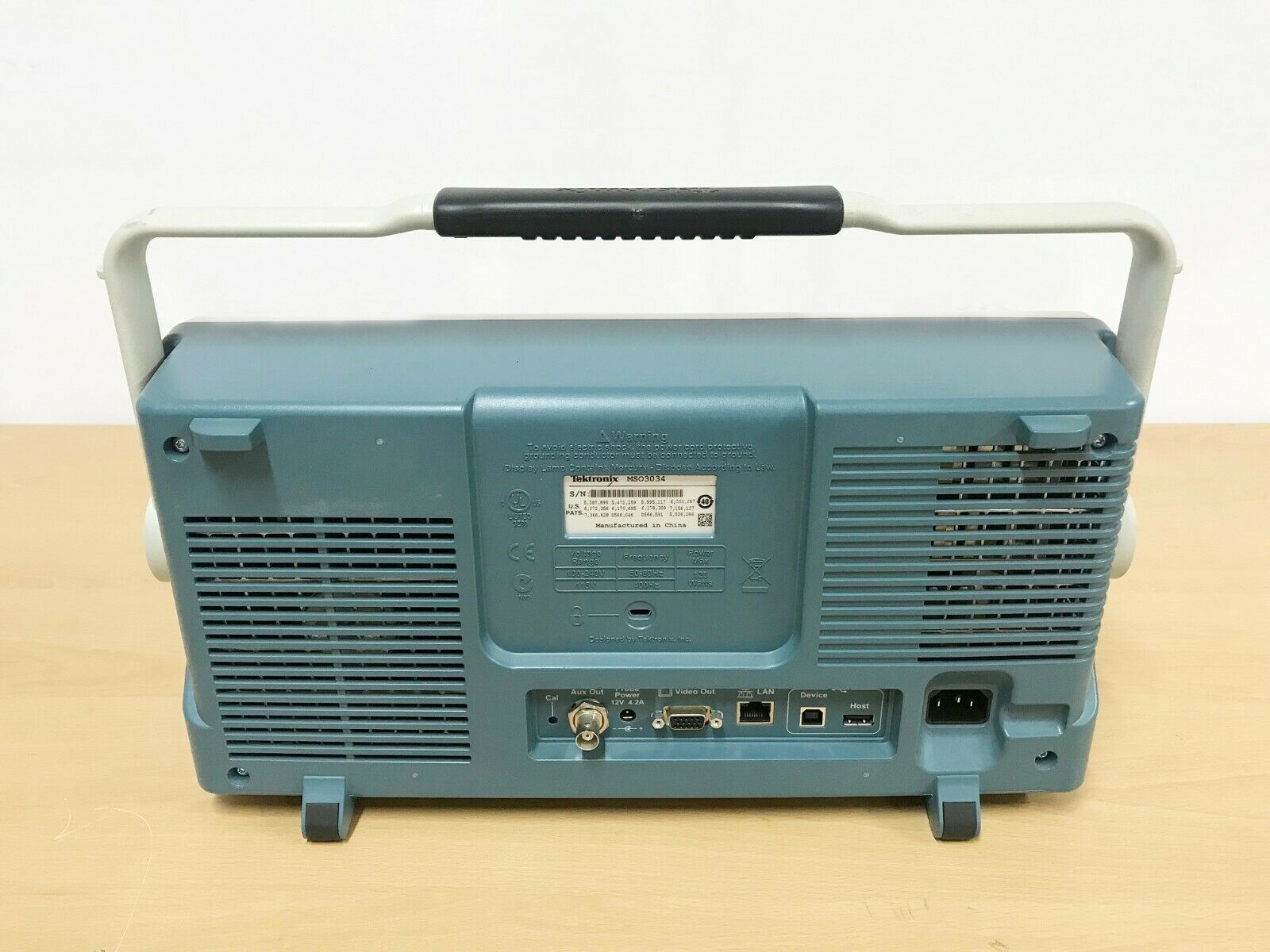

Интерфейсы	USB, LAN, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Число входных каналов	4
Аналоговая полоса пропускания (-3 дБ)	300 МГц
Расчетное время нарастания 5 мВ/дел. (типовое)	1,17 нс
Аппаратное ограничение полосы пропускания	20 МГц, 150 МГц
Режим входа	Связь по постоянному току, связь по переменному току, земля
Входное сопротивление	1 МОм ± 1%, 75 Ом±1%, 50 Ом±1%
Диапазон входной чувствительности, 1 МОм	от 1мВ/дел. до 10 В/дел.
Диапазон входной чувствительности, 75 Ом, 50 Ом	от 1 мВ/дел. до 1 В/дел
Вертикальное разрешение	8 бит (11бит в режиме высокого разрешения)
Макс. входное напряжение 1 МОм	300 В (ср.кв.) с пиковыми значениями < ±450 В
Макс. входное напряжение, 75 Ом, 50 Ом	5 В (ср.кв.) с пиковыми значениями < ±20 В
Погрешность усиления постоянного напряжения	±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел ±1,5% для 5 мВ/дел и выше
Диапазон смещения	50 Ом, 75 Ом
от 1 мВ/дел до 99.5 мВ/дел	±1 В
от 100 мВ/дел до 995 мВ/дел	±5В
1 В/дел	±5В
oт 1,01 В/дел до 10 В/дел	Не определено
Развязка между каналами (любые два канала с одинаковой чувствительностью)	> 100:1 на частоте < 100 М Гц и > 30:1 на МГц вплоть до верхней границы полосы
Система вертикального отклонения цифровых каналов

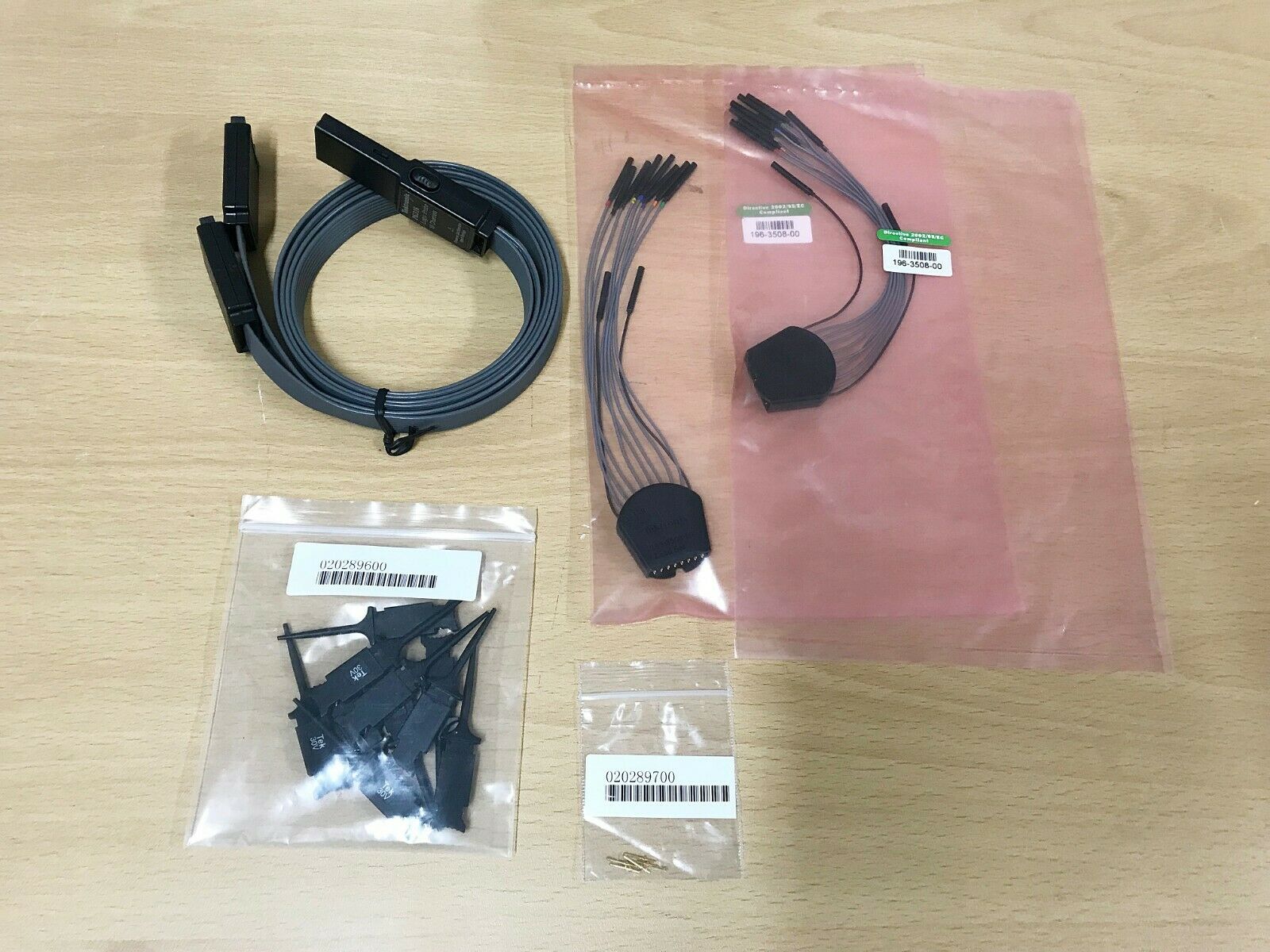

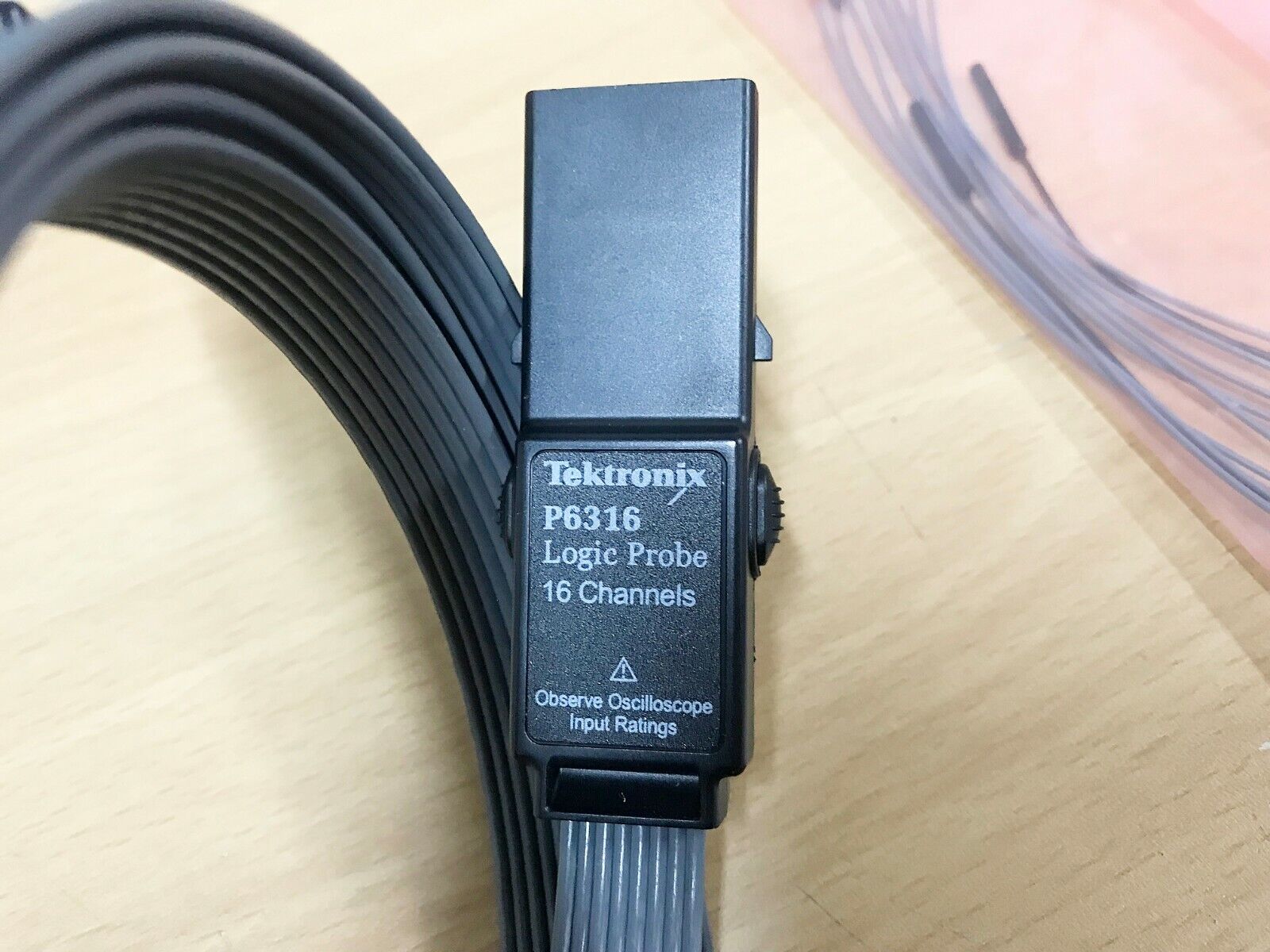

Число входных каналов	16 цифровых (oт D15 до D0)
Пороги	Общая настройка для группы из 3 каналов
Выбор значений порогов	ТТЛ, КМОП, ЭСЛ, псевдо - ЭСЛ, настраивается пользователем
Диапазон значений порогов, настраиваемых пользователем	от-15 В до+25 В
Максимальное входное напряжение	от -20 В до +30 В
Погрешность установки порога	±(100 мВ +3% от установленного значения)
Максимальный динамический диапазон входного сигнала	50 В (ампл.) (зависит от установленного порога)
Минимальный размах напряжения	500 мВ (ампл.)
Входное сопротивление	101 кОм
Входная емкость пробника	6 пФ
Вертикальное разрешение	1 бит
Максимальная частота дискретизации (все каналы)	2,5 Гвыб/с
Максимальная длина записи (все каналы)	5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы)	2 мс
Диапазон скорости развертки	от 1 нс/деп до 1000 с/дел
Диапазон задержки развертки	от-10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами	±100 нс
Погрешность развертки	±10х 10-6 в любом интервале >1 мс
Система горизонтального отклонения цифровых каналов
Макс, частота дискретизации(основной режим, все каналы)	500 Мвыб./с (разрешение 2 нс)
Макс, длина записи (основной режим, все каналы)	5 млн. точек
Максимальная частота дискретизации (MagniVu, все каналы)	8.25 Гвыб/с (разрешение 121,2 пс)
Максимальная длина записи (MagniVu, все каналы)	10 тыс. точек, центральная точка соответствует моменту запуска
Минимальная длительность импульса (все каналы)	2.0 нс
Сдвиг фаз между каналами	500 пс (ном.)
Система горизонтального отклонения аналоговых каналов
Максимальная частота дискретизации (все каналы)	2,5 Гвыб/с
Максимальная длина записи (все каналы)	5 млн. точек
Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы)	2 мс
Диапазон скорости развертки	от 1 нс/деп до 1000 с/дел
Диапазон задержки развертки	от-10 делений до 5000 с
Диапазон компенсации сдвига фаз между каналами	±100 нс
Погрешность развертки	±10х 10-6 в любом интервале >1 мс
