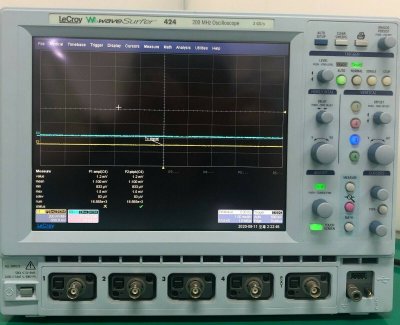

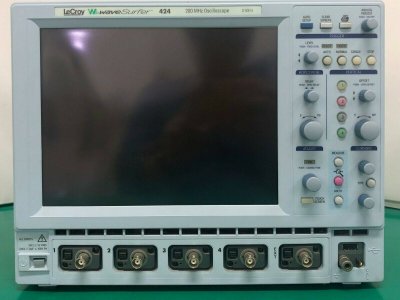

Осциллограф LeCroy WaveSurfer 424 (демонстрационный)

Спец.цена

Госреестр

Артикул: d-09874

Осциллограф LeCroy WaveSurfer 424 — это четырёхканальный прибор с полосой пропускания 200 МГц и временем нарастания 2 нс. Он предназначен для исследования быстропротекающих процессов и может использоваться в широком спектре областей, включая электронику, телекоммуникации и производство.

Подробнее

233 412 руб./шт

424 385 руб.

-45%

Экономия 190 973 руб.

Поверка - 5500 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Осциллограф LeCroy WaveSurfer 424 - это мощный и точный инструмент для анализа и отладки электрических сигналов. Он оснащен двумя каналами с полосой пропускания до 20 МГц и частотой дискретизации до 1 ГГц на каждый канал, что позволяет получать высококачественные и детальные осциллограммы.

Устройство также оснащено расширенной системой синхронизации с возможностью работы в различных режимах, таких как автоматический, нормальный и однократный. Объем памяти составляет 250 КБ на канал, увеличиваясь до 500 КБ при объединении двух каналов, что достаточно для сохранения и анализа большого объема данных. Встроенная память способна хранить до четырех осциллограмм для удобства сравнения и анализа сигналов.

Возможность расширения памяти позволяет увеличить стандартную продолжительность захвата сигнала до 1 мс при максимальной частоте дискретизации. Аналого-цифровой преобразователь осциллографа обладает вертикальным разрешением 8 бит, способным увеличиваться до 11 бит в режиме ERES, что обеспечивает высокую точность измерений и совместимость с разнообразными типами сигналов. Функция аналогового послесвечения дает возможность анализировать изменения сигнала в режиме реального времени, подсвечивая их цветом и уровнем яркости на дисплее осциллографа для упрощения обнаружения и решения проблем в электронных схемах.

Осциллограф LeCroy WaveSurfer 424 является мощным инструментом для анализа и обработки электрических сигналов. Одним из его ключевых преимуществ является возможность управления настройками и режимами измерения как с помощью элементов управления на лицевой панели, так и через сенсорный дисплей. Это обеспечивает удобство и гибкость при работе с прибором. WaveSurfer 424 предлагает широкий спектр измерительных функций, включая курсоры и автоматические измерения (22 параметра).

Устройство также позволяет одновременно отображать до шести параметров, что делает его идеальным для быстрого и точного анализа данных. Функция растяжки (zoom) позволяет увеличить масштаб осциллограммы без потери качества, а функции математики позволяют проводить различные операции с сигналами (одновременно может выполняться только одна функция). Для обработки данных осциллограф оснащен быстрым преобразованием Фурье, которое позволяет анализировать частотные характеристики сигналов. Устройство имеет три USB-интерфейса, один из которых расположен на передней панели и облегчает подключение внешних устройств.

Осциллограф также предлагает расширенные возможности для передачи данных, включая сетевые соединения, вывод на печать и сохранение документов. Управление осциллографом может осуществляться дистанционно, а пользовательский интерфейс поддерживает русский язык.

В нашем магазине вы можете купить Осциллограф LeCroy WaveSurfer 424 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

? Стоимость поверки оборудования Поверка	5500
Количество каналов	4
Полоса пропускания	200 МГц
Частота дискретизации	2 Гвыб/c
Интерфейсы	USB, LAN, RS-232, VGA
Тип прибора	Цифровой
Тип	Осциллограф

Характеристики

Полоса пропускания	200 МГц
Время нарастания	2 нс
Количество каналов	4
Частота дискретизации	1 ГГц; 2 ГГц (при объединении каналов)
Эквивалентная частота дискретизации	50 ГГц
Стандартная длина памяти	1 Мб (2 Мб при объединении каналов)
Стандартное время захвата сигнала	1 мс при максимальной частоте дискретизации
Вертикальное разрешение АЦП	8 бит, 11 бит в режиме ERES (в штатной комплектации)
Коэффициент отклонения	1 мВ/дел - 10 В/дел (1 MОм) 1 мВ/дел - 2 В/дел (50 Ом)
Погрешность измерения напряжения	±(0.015U + 1,67x10-3К) U - измеренное значение напряжения, В; К - величина численно равная установленному значению коэффициента отклонения, В.
Ограничение полосы пропускания	20 МГц
Максимальное входное напряжение	300В пикового значения
Связь входа	открытый, закрытый, заземлено
Входное сопротивление	1МОм (16пФ)
Входное сопротивление	50 Ом 1%
Тип делителей	разъем BNC или ProBus®
Делитель (стандартный)	PP007 (500 МГц) на каждый канал
Коэффициент отклонения	1 нс/дел - 1000 с/дел
Коэффициент отклонения	в режиме самописца от 500 мс/дел до 1000 с/дел
Погрешность измерения временных интервалов	10-5 ХТизм+1,25Х10-3 Кразв+0,4пс где Тизм - измеренное значение временного интервала, с; К - величина численно равная установленному значению коэффициента развертки, с.
Режимы запуска:	автоматический, ждущий, однократный
Источник синхронизации:	один из каналов, внешняя, внешняя 1:10, сеть
Фильтры синхронизации	постоянная составляющая, переменная составляющая, ВЧ, ВЧ режекторный, НЧ режекторный
Предзапуск	10 делений
Послезапуск	0E10.000 делений
Удержание	от 2с до 20с или от 1 до 99.999.999 событий
Диапазон внутренней синхронизации	5 делений от центра
Диапазон внешней синхронизации	ВНЕШ/10 ±5В, ВНЕШ ±500мВ
Входное сопротивление	1МОм или 50 Ом
Виды синхронизации	Фронтом по выбранной полярности фронта (положительной, отрицательной или окном) с установленным уровнем. Синхронизация сбоем положительным или отрицательным сбоем c установкой интервала сбоя в пределах от 2 нс до 20с или по прерывистому сбою, включая режимы запуска по прерывистому сбою по заданной длительности импульса.
Дополнительные виды синхронизации(опции)	Рантовая синхронизация. Синхронизация по скорости нарастания сигнала. Ожидающая. По качеству (состояние или фронт). По TVEсигналу.
Автоматические измерения	Одновременно может быть отображено до 6 измеряемых параметров различных осциллограмм: Амплитуда, Область, Нижнее значение, Задержка, Скважность, Время спада (90%E10%), Время спада (80%E20%), Частота, Максимум, Минимум, Среднее значение, Положительный выброс, Отрицательный выброс, Период, Пиковое значение, Время нарастания (90%E10%), Время нарастания (80%E20%), Среднеквадратичное значение, Асимметрия, Стандартное отклонение, Верхнее значение, Длительность.
Растяжка	Растяжка сигнала с использованием органов управления передней панели, мыши или сенсорного экрана для выделения увеличиваемой области.
Стандартные математические функции	Суммирование, разность, отношение и БПФ (использование прямоугольного, плоского окон или окна ВонХанна). Всего возможно использование одной математической функции одновременно.
Расширенные математические функции (опция MathSurfer)	Добавляет следующие математические функции: Абсолютное значение, Усреднение (суммированное и продолжительное), Производная, Огибающая, Повышение разрешения (до 11 бит), Минимальный уровень, Интеграл, Инвертирование, Обратная величина, Максимальный уровень, Квадрат и Корень квадратный. Также добавляется возможность использование одновременно двух математических функций и пересчет в другие единицы.
Рабочие условия	Температура: От +5 °C до +40 °C Влажность: От 5% до 80% при температуре 30 °C без образования конденсата
Размеры	260 мм x 340 мм x 152мм
Вес	6,8 кг, включая аксесуары

Комплектация

10,4 дюймовый цветной сенсорный экран
PP007, 10:1 пассивный пробник (1 на канал)
Сетевой порт 10/100 Base T
Три порта USB 2.0 (один на передней панели)
Порт вывода видеосигнала SVGA (800х600 точек)
Последовательный порт RS232EC
Параллельный порт "Центроникс"
Встроенная система оперативной консультативной информации на выбранном языке
Защитная крышка передней панели
Компакт-диск с руководством по эксплуатации и дистанционному управлению, обучающее руководство, руководство по быстрому ознакомлению
