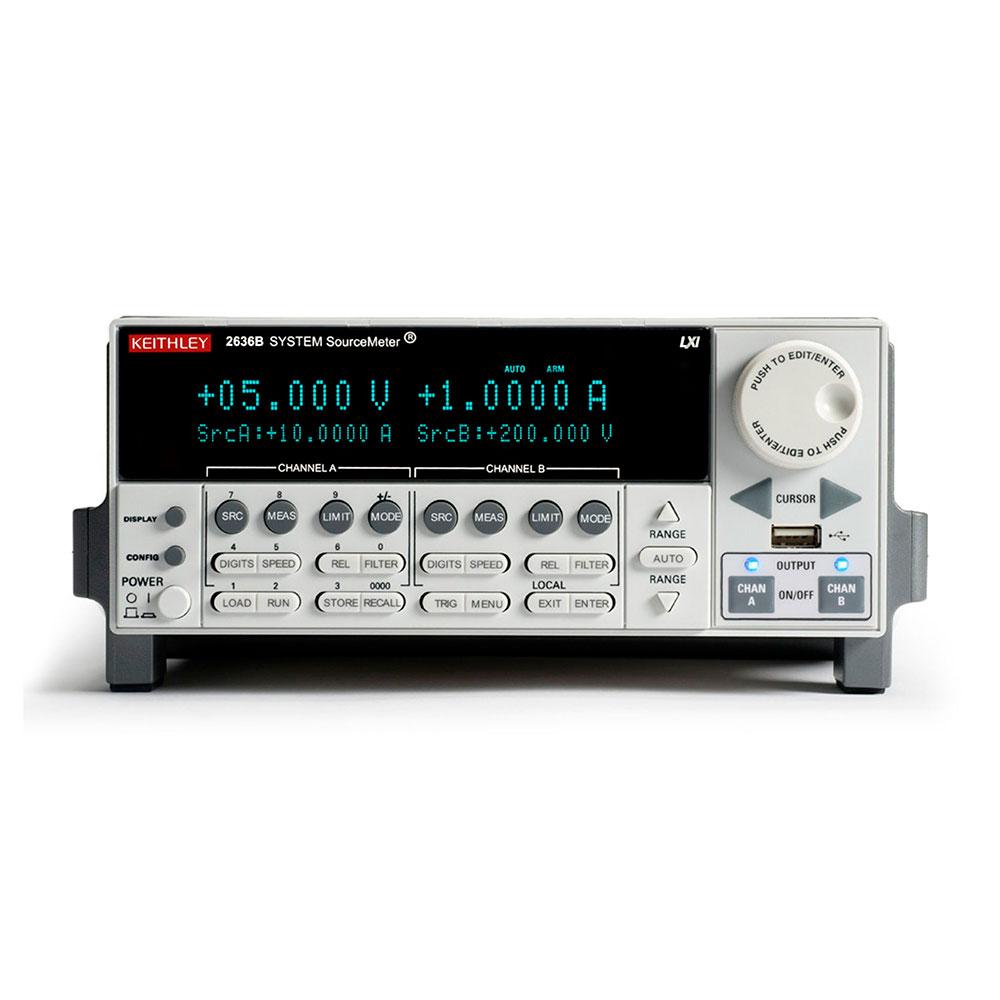

Источник-измеритель Keithley 2636B

Госреестр

Артикул: x-14412

Программируемый источник тока и напряжения с прецизионным 6 1/2 разрядным мультиметром.

Подробнее

4 109 287 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Источник-измеритель Keithley 2636B представляет собой мощное и универсальное устройство, предназначенное для проведения точных измерений и генерации электрических сигналов. Благодаря наличию двух каналов, прибор позволяет одновременно выполнять измерения или генерировать сигналы на двух разных устройствах, что значительно ускоряет процесс тестирования и разработки.

4-квадрантная рабочая область источника-измерителя Keithley 2636B обеспечивает возможность работы как в режиме источника, так и в режиме приёмника, что делает его универсальным решением для широкого спектра задач. Возможность последовательного и параллельного подключения до 32 источников-измерителей (64 канала) позволяет создавать сложные измерительные системы, которые могут обрабатывать большое количество данных одновременно.

Два АЦП на канал (для тока и напряжения) обеспечивают высокую скорость считывания до 20000 измерений в секунду, что позволяет получать точные и актуальные данные о состоянии тестируемого устройства. Цифровой интерфейс ввода/вывода и возможность сохранения данных на USB-носитель упрощают процесс обмена информацией и хранения результатов измерений.

Управление через Ethernet (LXI Class C) и встроенная функция проверки контактов делают работу с источником-измерителем Keithley 2636B удобной и эффективной. Эти функции позволяют автоматизировать процесс тестирования, сократить время на настройку оборудования и повысить точность измерений.

Высокоёмкостной режим (только для измерений по постоянному току) и встроенное программное обеспечение TSP Express Software для быстрого снятия ВАХ расширяют возможности прибора и делают его незаменимым инструментом для специалистов в области электроники, телекоммуникаций, автомобильной промышленности и других отраслей, где требуется высокая точность и надёжность измерений.

Характеристики

Макс. напряжение (В)	200
Макс. ток (А)	10
Макс. мощность (Вт)	30
Тип	Источник-измеритель

Характеристики

Режим источника

Точность программирования напряжения

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Шум (пик-пик) 0,1-10 Гц
200 мВ	5 мкВ	0,02% + 375 мкВ	20 мкВ
2 В	50 мкВ	0,02% + 600 мкВ	50 мкВ
20 В	500 мкВ	0,02% + 5 мВ	300 мкВ
200 В	5 мВ	0,02% + 50 мВ	2 мВ

· Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±20,2 В @ ±1,5 A, ±202 В @ ±100 мА, четырехквадрантная операция генерации/поглощения

· Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично), диапазон 20 В

Точность программирования тока

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Шум (пик-пик) 0,1-10 Гц
1 нА	20 фА	0,15% + 2 пА	800 фА
10 нА	200 фА	0,15% + 5 пА	2 пА
100 нА	2 пА	0,06% + 50 пА	5 пА
1 мкА	20 пА	0,03% + 700 пА	25 пА
10 мкА	200 пА	0,03% + 5 нА	60 пА
100 мкА	2 нА	0,03% + 60 нА	3 нА
1 мА	20 нА	0,03% + 300 нА	6 нА
10 мА	200 нА	0,03% + 6 мкА	200 нА
100 мА	2 мкА	0,03% + 30 мкА	600 нА
1 А	20 мкА	0,05% + 1,8 мА	70 мкА
1.5 А	50 мкА	0,06% + 4 мА	150 мкА
10 А (импульсный режим)	200 мкА	0,05% + 40 мА (типично)

· Максимальная выходная мощность и пределы генерации/поглощения: 30,3 Вт на канал. ±1,515 A @±20 В, ±101 мA @±200 В, четырехквадрантная операция генерации/поглощения генерации/поглощения

Временные параметры

· Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс

· Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
200 мВ	< 50 мкс
2 В	< 50 мкс
20 В	< 110 мкс
200 В	< 700 мкс

· Время установки выходного тока (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
1 нА	< 150 мс
10 нА	< 40 мс
100 нА	< 20 мс
1 мкА	< 2 мс
10 мкА	< 500 мкс
100 мкА	< 150 мкс
1 мА	< 100 мкс
10 мА-100 мА	< 80 мкс
1 А-1,5 А	< 120 мкс

Импульсный режим

Область	Максимальное ограничение тока	Макс.ширина импульса	Макс.длительность цикла
1	100мA @ 200 В	DC, не ограничено	100%
1	1,5A @ 20 В	DC, не ограничено	100%
2	1A @ 180 В	8,5 мс	1%
3	1A @ 200 В	2,2 мс	1%
4	10A @ 5 В	1 мс	2,2%

· Минимальная программируемая ширина импульса: 100 мкс

· Разрешение при программировании импульса: 1 мкс

· Точность при программировании импульса: ± 5 мкс

· Ширина импульса с джиттером, типично: 50 мкс

Режим измерителя

Точность измерения напряжения

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Входной импеданс
200 мВ	100 нВ	0,015% + 225 мкВ	> 100 ТОм
2 В	1 мкВ	0,02% + 350 мкВ	> 100 ТОм
20 В	10 мкВ	0,015% + 5 мВ	> 100 ТОм
200 В	100 мкВ	0,015% + 50 мВ	> 100 ТОм

Точность измерения тока

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Напряжения нагрузки
100 пА	0,1 фА	0,15% + 120 фА	< 1 мВ
1 нА	1 фА	0,15% + 240 фА	< 1 мВ
10 нА	10 фА	0,15% + 3 пА	< 1 мВ
100 нА	100 фА	0,06% + 40 пА	< 1 мВ
1 мкА	1 пА	0,025% + 400 пА	< 1 мВ
10 мкА	10 пА	0,025% + 1,5 нА	< 1 мВ
100 мкА	100 пА	0,02% + 25 нА	< 1 мВ
1 мА	1 нА	0,02% + 200 нА	< 1 мВ
10 мА	10 нА	0,02% + 2,5 мкА	< 1 мВ
100 мА	100 нА	0,02% + 20 мкА	< 1 мВ
1 А	1 мкА	0,03% + 1,5 мА	< 1 мВ
1.5 А	1 мкА	0,05% + 3,5 мА	< 1 мВ
10 А	10 мкА	0,04% + 25 мА	< 1 мВ

Проверка контактов

Скорость	Время измерения 60 Гц (50 Гц)	Точность (1 год) 23°C ±5°C ±(% от шкалы + Ом)
Быстрая	1 (1,2) мс	5% + 10
Средняя	4 (5) мс	5% + 1
Медленная	36 (42) мс	5% + 0,3

Комплектация

Триаксиальный кабель с зажимом типа «крокодил», 2м — 2600-ALG-2 ( 2 шт. с моделями 2634B, 2636B и 1 с 2635B)
Комплект винтовых клемм — 2600-Kit (с моделями 2601B, 2602B, 2604B, 2611B, 2612B, 2614B)
Эмулятор скриптов серии 2400 — 2600B-800A
Разъем для цифрового входа/выхода — 7709-308A
Кабель Ethernet / TSP-Link — CA-180-3A
TSP Express Software Tool
Test Script Builder Software
Драйвера LabVIEW

Дополнительная комплектация

1754 - универсальный комплект проводов с наконечниками (10 предметов)
5804 - комплект пробников Кельвина с наконечниками
5805 - комплект подпружиненных пробников Кельвина, 0.9м
5806 - комплект пробников Кельвина с зажимами-крокодилами
8607 - комплект из 2-х кабелей длиной 1м, 1000 В, разъем типа "банан"
CA-18-1 - комплект экранированных кабелей длиной 1,2м, 2 разъема типа "банан"
7001 - система коммутации, 2 слота
7002 - система коммутации, 10 слотов
7019 - модуль коммутации для 6-ти проводного измерения сопротивления
7053 - модуль коммутации для больших токов
7007-1 - экранированный GPIB кабель, 1м
7007-2 - экранированный GPIB кабель, 2м
8501-1 - кабель Trigger-Link, 1м
8501-2 - кабель Trigger-Link, 2м
8502 - адаптер Trigger-Link на BNC
8503 - кабель Trigger-Link 1 м, DIN - двойной BNC
8505 - адаптер Trigger-Link Y-DIN "папа" на 2 "мама"
2499-DIGIO - расширительный модуль цифрового ввода/вывода
4288-1 - комплект для монтажа в стойку одного прибора
4288-2 - комплект для монтажа в стойку двух приборов
KPCI-488LPA - контроллер интерфейса IEE-488 для шины PCI KUSB-488B - адаптер интерфейса USB в IEE-488 (GPIB)
