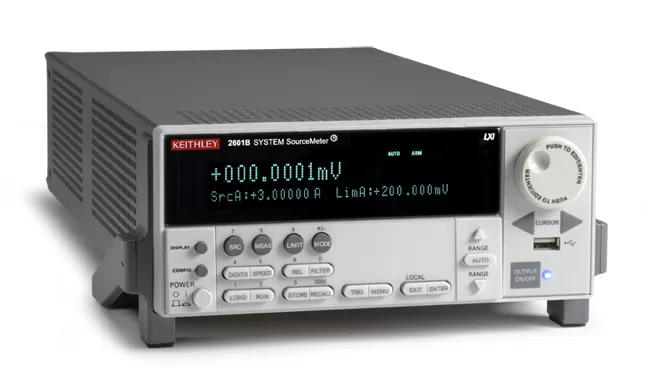

Источник-измеритель Keithley 2601B

Госреестр

Артикул: x-14410

Источник/Измеритель KEITHLEY SourceMeter® 2601B представляет собой комбинацию 6 1/2 разрядного прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности.

Подробнее

1 071 542 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Источник-измеритель Keithley 2601B представляет собой уникальное устройство, объединяющее в себе функции источника тока и напряжения с прецизионным мультиметром. Он обладает одним каналом и работает в 4-квадрантной рабочей области, что позволяет выполнять измерения как в режиме источника, так и в режиме приёмника.

Благодаря возможности последовательного и параллельного подключения до 32 источников-измерителей, Keithley 2601B идеально подходит для создания сложных измерительных систем. Наличие двух АЦП на канал (для тока и напряжения) с высокой скоростью считывания до 20000 измерений в секунду обеспечивает высокую точность и скорость измерений.

Цифровой интерфейс ввода/вывода, поддержка USB-накопителей для сохранения данных и возможность управления через Ethernet (LXI Class C) делают Keithley 2601B удобным и гибким инструментом для интеграции в различные измерительные системы. Встроенная функция проверки контактов и высокоёмкостный режим (только для измерений по постоянному току) расширяют возможности прибора.

Программное обеспечение TSP Express Software позволяет быстро снимать вольт-амперные характеристики (ВАХ), а программа LabTracer 2.0 с графическим интерфейсом и Test Script Builder для создания, изменения и загрузки тестовых сценариев с программным редактором, аналогичным Visual Basic, обеспечивают удобство работы и широкие возможности для автоматизации измерений.

Характеристики

Кол-во каналов	1
Тип	Источник-измеритель

Характеристики

Режим источника

Точность программирования напряжения

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Шум (пик-пик) 0,1-10 Гц
100 мВ	5 мкВ	0,02% + 250 мкВ	20 мкВ
1 В	50 мкВ	0,02% + 400 мкВ	50 мкВ
6 В	50 мкВ	0,02% + 1,8 мВ	100 мкВ
40 В	500 мкВ	0,02% + 12 мВ	500 мкВ

Максимальная выходная мощность и пределы генерации/поглощения: 40,4 Вт на канал. ±40,4 В @ ±1,0 A, ±6,06 В @ ±3,0 A, четырехквадрантная операция генерации/поглощения
Шум (10 Гц-20 МГц) пик-пик: < 20 мВ (типично)

Точность программирования тока

Предел	Программное разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Шум (пик-пик) 0,1-10 Гц
100 нА	2 пА	0,06% + 100 пА	5 пА
1 мкА	20 пА	0,03% + 800 пА	25 пА
1 мкА	200 пА	0,03% + 5 нА	60 пА
1 мкА	2 нА	0,03% + 60 нА	3 нА
1 мА	20 нА	0,03% + 300 нА	6 нА
1 мА	200 нА	0,03% + 6 мкА	200 нА
1 мА	2 мкА	0,03% + 30 мкА	600 нА
1 А	20 мкА	7	60 мкА
3 А	20 мкА	0,06% + 4 мА	150 мкА
10 А (импульсный режим)	200 мкА	0,5% + 40 мА (типично)

Максимальная выходная мощность и пределы генерации/поглощения: 40,4 Вт на канал. ±1,01 A @±40,4 В, ±3,03 A @±6,0 В, четырехквадрантная операция генерации/поглощения

Временные параметры

Время отклика (при изменении нагрузки от 10% до 90%), типично: < 70 мкс
Время установки выходного напряжения (при изменении от 10% до 90% от диапазона):

Диапазон Время отклика, типично

100 мВ < 50 мкс

1 В < 50 мкс

6 В < 100 мкс

40 В < 150 мкс

Время установки выходного тока (при изменении от 10% до 90% от диапазона):

Диапазон	Время отклика, типично
100 нА	< 25 мс
1 мкА	< 2,5 мс
10 мкА	< 500 мкс
100 мкА	< 150 мкс
1 мА	< 100 мкс
10 мА-3 А	< 80 мкс

Импульсный режим

Область	Максимальное ограничение тока	Макс.ширина импульса	Макс.длительность цикла
1	1A @ 40 В	DC, не ограничено	100%
1	3A @ 6 В	DC, не ограничено	100%
2	1,5A @ 40 В	100 мс	25%
3	5A @ 35 В	4 мс	4%
4	10A @ 20 В	1,8 мс	1%

Минимальная программируемая ширина импульса: 100 мкс
Разрешение при программировании импульса: 1 мкс
Точность при программировании импульса: ± 5 мкс
Ширина импульса с джиттером, типично: 2 мкс

Значение на выходе	Нагрузка	Точность установки (% от диапазона)	Мин.ширина импульса
6 В	2 Ом	0,2%	150 мкс
20 В	2 Ом	1%	200 мкс
35 В	7 Ом	0,5%	500 мс
40 В	27 Ом	0,1%	400 мс
1,5 А	27 Ом	0,1%	1,5 мс
3 А	2 Ом	0,2%	150 мкс
5 А	7 Ом	0,5%	500 мкс
10 А	2 Ом	0,5%	200 мкс

Режим измерителя

Точность измерения напряжения

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + В)	Входной импеданс
100 мВ	100 нВ	0,015% + 150 мкВ	> 10 ГОм
1 В	1 мкВ	0,015% + 200 мкВ	> 10 ГОм
6 В	10 мкВ	0,015% + 1 мВ	> 10 ГОм
40 В	10 мкВ	0,015% + 8 мВ	> 10 ГОм

Точность измерения тока

Предел	Разрешение	Точность (1 год) 23°C ±5°C ±(% от шкалы + А)	Напряжения нагрузки
100 нА	100 фА	0,05% + 100 пА	< 1 мВ
1 мкА	1 пА	0,025% + 500 пА	< 1 мВ
10 мкА	10 пА	0,025% + 1,5 нА	< 1 мВ
100 мкА	100 пА	0,02% + 25 нА	< 1 мВ
1 мА	1 нА	0,02% + 200 нА	< 1 мВ
10 мА	10 нА	0,02% + 2,5 мкА	< 1 мВ
100 мА	100 нА	0,02% + 20 мкА	< 1 мВ
1 А	1 мкА	0,03% + 1,5 мА	< 1 мВ
3 А	1 мкА	0,05% + 3,5 мА	< 1 мВ
10 А (импульсный режим)	10 мкА	0,4% + 25 мА (типично)	< 1 мВ

Проверка контактов

Скорость	Время измерения 60Гц (50Гц)	Точность (1 год) 23°C ±5°C ±(% от шкалы + Ом)
Быстрая	1 (1,2) мс	5% + 10
Средняя	4 (5) мс	5% + 1
Медленная	36 (42) мс	5% + 0,3

Комплектация

Наименование	Количество
Прибор	1
Руководство по эксплуатации и программированию	1
Комплект принадлежностей 2600	1
Ethernet кабель	2
Программное обеспечение	1
LabView драйвер	1
