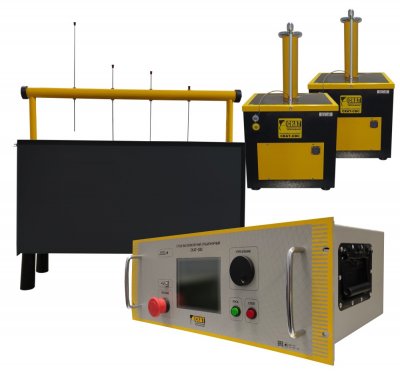

Cтенд высоковольтный стационарный СКАТ-CВС-100Ц

Госреестр

Артикул: x-13464

СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ.

Подробнее

595 350 руб./шт

Поверка - 10000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Госреестр № 89524-23

СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.

Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.

Стенд имеет встроенное программное обеспечение.

Стенды предназначены для работы при температуре окружающего воздуха от плюс 10 ºC до плюс 40 ºC и относительной влажности до 95 % при температуре 25 ºC.

Цена указана без НДС

Характеристики

? Стоимость поверки оборудования Поверка	10000
Тип	Стенд высоковольтный

Характеристики

Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц
в режиме «встроенный источник до 1000 В», В	от 20 до 1000
в режиме «ванна испытательная до 20 кВ», кВ	от 1 до 20
в режиме «высоковольтный блок до 50 кВ», кВ	от 1 до 50
в режиме «до 100 кВ между высоковольтными блоками», кВ	от 5 до 100
Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц
в режиме «встроенный источник до 1000 В», мА	от 0,5 до 10
в режиме «ванна испытательная до 20 кВ», мА	от 0,5 до 10
в режиме «высоковольтный блок до 50 кВ», мА	от 1 до 40
в режиме «до 100 кВ между высоковольтными блоками», мА	от 1 до 20
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц: ±3%

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %	±(2,0+0,1·((Iм/I)-1))*
Параметры питающей сети	напряжение переменного тока, В	от 198 до 242
	частота переменного тока, Гц	от 49 до 51
Максимальная полная мощность, потребляемая стендом, В‧A, не более	2500
Количество внешних источников высокого напряжения	2
Количество каналов измерения силы тока при работе с ванной испытательной	4
Габаритные размеры средства измерений, мм, не более, Д х Ш х В	Блок управления	490 х 380 х 200
	Блок высоковольтный50кВ	370 х 375 х 650
	Ванна испытательная	825 х 270 х 760
Масса средств измерений, кг, не более, Д х Ш х В	Блок управления	23
	Блок высоковольтный50кВ	36
	Ванна испытательная	19
Условия эксплуатации	температура окружающей среды, °С	от +10 до +40
	относительная влажность при температуре +25 ºС, %, не более	80
	атмосферное давление, кПа	от 84 до 106,7
Средняя наработка на отказ в нормальных условиях применения, ч, не менее	8000
Средний срок службы, лет, не менее	10
Габариты упаковки Блок управления ДхШхВ, м	0,6 х 0,4 х 0,26
Габариты упаковки Ванна испытательная ДхШхВ, м	0,96 х 0,3 х 0,56
Габариты упаковки Блок высоковольтный 1 ДхШхВ, м	0,6 х 0,44 х 0,69
Габариты упаковки Блок высоковольтный 2 ДхШхВ, м	0,6 х 0,44 х 0,69
Вес, кг	151
Объем упаковки, м3	0,59

Комплектация

Блок управления
Высоковольтный блок 50 кВ 2 шт
Ванна испытательная
Кабель межблочный, длина 4 м 2 шт
Кабель высоковольтный, длина 1,5 м
Кабель измерительный, длина 3 м
Комплект кабелей для испытаний до 1000 В
Провод заземления 3 шт
Кабель сетевой
Вилка разъема для подключения сигнальных цепей
Паспорт
Руководство по эксплуатации

Документы

ПС СКАТ-СВС (3) 361,2 кб

РЭ СКАТ-СВС (2) 887 кб

89524-23 Сертификат 960,7 кб

Декларация от 07.08.2023 237,8 кб
