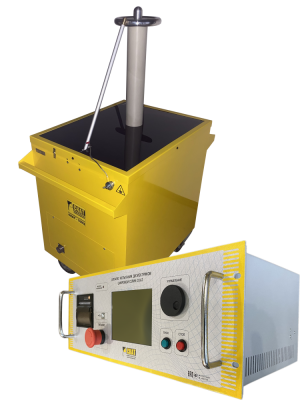

Аппарат испытания диэлектриков СКАТ-100Ц

Госреестр

Артикул: x-13458

Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение.

Подробнее

540 750 руб./шт

Поверка - 10000 ₽/шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Госреестр № 87761-22

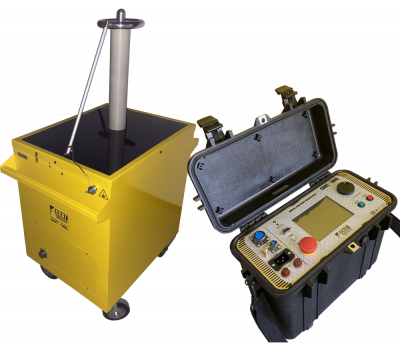

Аппарат испытания диэлектриков СКАТ-100Ц (измерительный блок в кейсе с высоковольтным блоком 100кВ в металлическом корпусе)

Аппарат предназначен для испытания и диагностирования изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытания которых требуется высокое напряжение. Также может использоваться как генератор высокого напряжения переменного и постоянного тока.

Аппарат СКАТ-100Ц обладает расширенным функционалом. В дополнение к ручному и автоматическому режиму реализован режим испытания по встроенным программам — прибор наберет заданное напряжение c заданной в программе скоростью автоматически, выдержит заданное время, снимет напряжение и выдаст полный отчет на экране. Параметры и названия 10 программ можно редактировать с помощью пользовательского меню. Отчеты последних 50 испытаний сохраняются в энергонезависимой памяти, доступны для просмотра и печати с помощью подключаемого по RS232 принтера (опционально). Имеются часы реального времени.

Присутствует автоматический режим предварительного прожига дефектной изоляции. Этот режим используется при пробое изоляции в муфтах и при заплывающих пробоях для снижения пробивного напряжения до уровня рабочего напряжения установок прожига. Также этот режим можно использовать для заряда конденсаторов в генераторах акустических ударных волн.

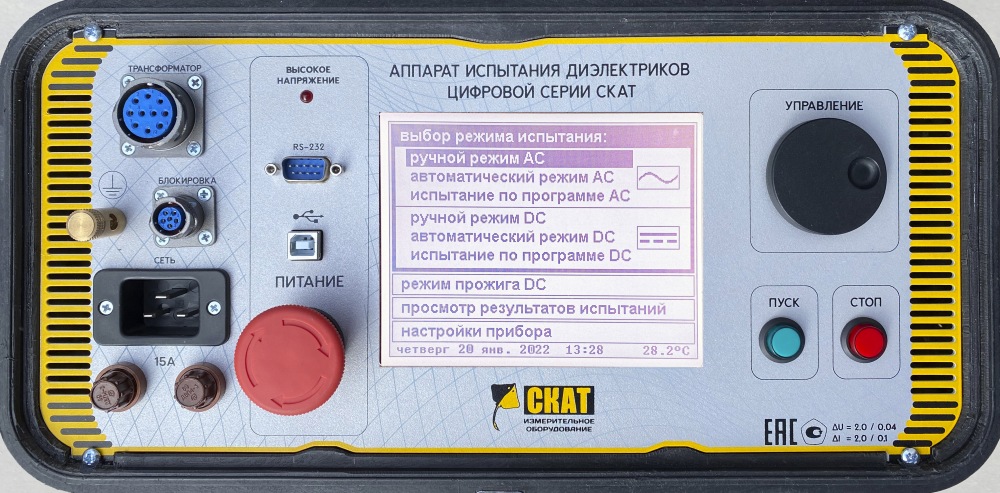

Аппарат имеет яркий шестидюймовый жидкокристаллический дисплей с подробным отображением всех основных и дополнительных параметров испытания (действующее значение тока и напряжения, амплитудное значение напряжения, среднее значение выходного тока, выходная мощность, ток утечки за 10 сек).

Цена указана без НДС

Характеристики

? Стоимость поверки оборудования Поверка	10000
Тип	Аппарат испытания диэлектриков

Характеристики

Испытание напряжением постоянного тока (DC)
Выходное напряжение	Диапазон регулирования, кВ	от 1 до 101
	Диапазон измерений, кВ	от 3 до 100
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((100/U)-1)),где U - измеренное значение, кВ
	Амплитуда пульсаций, %	3
	Полярность напряжения постоянного тока	отрицательная (опционально - положительная)
Выходной ток	Максимальный уровень, мА	15
	Диапазон измерений, мА	от 0,1 до 15
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((15/I-1)), где I - измеренное значение, мА
Испытание напряжением переменного тока (AC)
Выходное напряжение	Диапазон регулирования, кВ	от 1 до 71
	Диапазон измерений, кВ	от 3 до 70
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·(70/U)-1)), U - измеренное значение, кВ
	Амплитуда пульсаций, %	5
Выходной ток	Максимальный уровень, мА	35
	Диапазон измерений, мА	от 0,1 до 35
	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((35/I-1)), I - измеренное значение, мА
Емкость допустимой нагрузки при максимальном напряжении	до 2,5 нФ
Системные параметры
Режимы испытания	Ручной Автоматический По программе
Скорость изменения напряжения, кВ/с	0,5; 1; 2; 5
Интерфейсы
Индикация	Шестидюймовый жидкокристаллический дисплей
Управление аппаратом	Кнопочное и с помощью энкодера
Безопасность
Заземление	Защитное заземление Автоматический заземлитель
Защита	Защита от превышения допустимого напряжения и тока Отключение при пробое в нагрузке Защита от перегрева высоковольтного блока Внешняя сигнальная лампа (опция)
Системы отключения высокого напряжения	Кнопка аварийного отключения Защитная блокировка (опция)
Параметры питания и потребления
Напряжение питающей сети переменного тока, В	от 198 до 242
Частота питающей сети, Гц	от 49 до 51
Максимальная потребляемая мощность	2800 В•А
Максимальный потребляемый ток, А	15
Габаритные размеры и вес
Габаритные размеры, ВШД: Блок управления Высоковольтный блок	420340220 мм 1020420650 мм
Масса: Блок управления Высоковольтный блок	14 кг 80 кг

Комплектация

Блок управления СКАТ-100Ц
Высоковольтный блок
Кабель соединительный
Кабель сетевой
Провод заземления (2 шт.)
Вставка плавкая 15 А (2 шт.)
Вилка разъема для подключения сигнальных цепей
Паспорт
Руководство по эксплуатации

Документы

Сертификат СКАТ-Ц(А )87761-22 2 мб

ПС СКАТ-Ц типография 290,7 кб

РЭ СКАТ-Ц типография 669,8 кб

Декларация о соответствии 818,6 кб
